A geologia de Arapiraca, marcada por solos residuais de origem cristalina e espessos horizontes de alteração, esconde estruturas que nem sempre são detectadas por sondagens pontuais. O Georradar GPR (Ground Penetrating Radar) em Arapiraca permite mapear continuamente o subsolo, identificando vazios, camadas de solo compactado, dutos enterrados e até mesmo o topo do maciço rochoso. A cidade, com clima semiárido e regime de chuvas concentrado, exige investigações que não dependam de escavações extensas: o GPR atende exatamente essa demanda, com aquisição rápida e não destrutiva. Antes de definir o plano de sondagens, é comum cruzar os perfis de radar com resultados de ensaios SPT para calibrar as velocidades de propagação e validar as anomalias detectadas.
O GPR em Arapiraca reduz em até 70% o número de sondagens destrutivas necessárias para mapear interferências enterradas, com confiabilidade comprovada em solos residuais.
Como trabalhamos
Em um loteamento recente na zona norte de Arapiraca, o terreno apresentava sinais de subsidência superficial que nenhuma sondagem a percussão havia explicado. Foi o Georradar GPR em Arapiraca que revelou tubulações de drenagem pluvial rompidas a 2,5 m de profundidade, gerando vazios progressivos. O equipamento opera com antenas de 200 MHz a 600 MHz, ajustadas conforme a profundidade alvo: para localizar galerias e fundações antigas, a faixa de 200 MHz atinge até 6 m; para detectar cabos elétricos e tanques, a antena de 600 MHz oferece resolução centimétrica nos primeiros 2 m. O levantamento é feito em grids regulares, com pós-processamento que remove ruídos de fundo e realça refletores. Complementamos a interpretação com calicatas exploratórias nos pontos de maior anomalia para confirmação visual e coleta de amostras.
Imagem técnica de referência — Arapiraca
Contexto geotécnico local

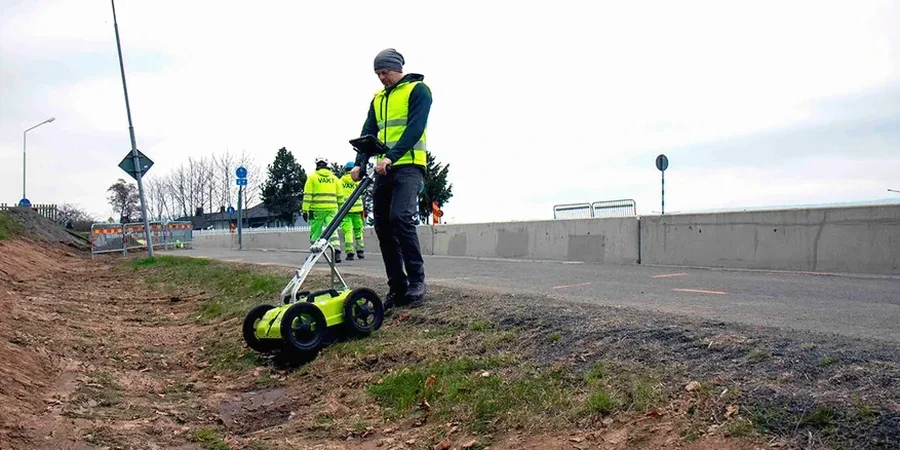

O equipamento de Georradar GPR em Arapiraca é montado sobre um carrinho de campo com rodas pneumáticas, acoplado a um sistema de GPS diferencial para georreferenciamento dos perfis. A antena desliza rente ao solo, emitindo pulsos eletromagnéticos que são refletidos pelas interfaces entre materiais. O maior risco em Arapiraca é a presença de solos argilosos com alta condutividade elétrica, que atenuam o sinal rapidamente e reduzem a penetração. Por isso, antes de cada campanha é feita uma calibração local com alvo conhecido (tubo metálico enterrado a 0,5 m) para ajustar ganhos e janela temporal. A interpretação final é validada com perfis de resistividade elétrica em pontos críticos.
Perfis 2D, mapas de amplitude em planta (time slices)
Serviços complementares
01
Levantamento 2D para dutos e interferências
Perfis lineares com espaçamento de 1 m a 2 m para localizar tubulações metálicas, cabos de fibra óptica, caixas de passagem e tanques enterrados. Ideal para obras de infraestrutura viária e redes de distribuição em loteamentos.
02
Mapeamento 3D em grid para cavidades e vazios
Aquisição em malha regular (0,5 m x 0,5 m ou 1 m x 1 m) com pós-processamento em time slices para delimitar áreas de subsidência, cavernas naturais ou vazios causados por dissolução de rocha carbonática. Aplicado em terrenos com histórico de colapso.
Este serviço complementa o nosso ensaios in situ para uma análise integral do projeto.
Marco normativo
ABNT NBR 16294 (Standard Guide for Using the Ground Penetrating Radar for Subsurface Investigation), ABNT NBR 7181:2016 (Solo – Análise granulométrica), Regulamento ANP nº 03/2015 (para dutos enterrados em faixas de dutos)
FAQ
O Georradar GPR funciona em solos argilosos de Arapiraca?
Sim, mas a profundidade de penetração é reduzida. Em argilas com alta plasticidade e umidade elevada, o sinal pode atenuar abaixo de 2 m. Nesses casos, recomendamos complementar com perfis de resistividade elétrica ou sondagens a percussão para garantir a cobertura completa do volume investigado.
Qual a diferença entre GPR e sondagens tradicionais?
Enquanto o SPT fornece dados pontuais de resistência e amostragem, o GPR gera um perfil contínuo da subsuperfície, identificando objetos enterrados, camadas e vazios sem perfuração. As sondagens são indispensáveis para calibrar as propriedades do solo; o GPR otimiza o posicionamento delas, reduzindo custos e tempo de campo.
Quanto custa um levantamento com Georradar GPR em Arapiraca?
O custo referencial para um grid de 50 m x 50 m com antena de 200 MHz e relatório técnico fica entre R$ 2.880 e R$ 20.490, dependendo da densidade de linhas, necessidade de pós-processamento avançado e deslocamento da equipe. Consulte orçamento específico para seu projeto.
