Projeto de Ancoragens Ativas e Passivas em Arapiraca

Em uma obra de contenção na Av. São Sebastião, o solo arenoso do Agreste exigiu um projeto de ancoragens ativas e passivas para segurar a cortina. O perfil geotécnico mostra camadas de areia fina compacta até 8 m, com nível d'água a 12 m. Antes de definir o ancoramento, fizemos sondagens SPT para obter a resistência por metro e calicatas exploratórias para inspeção visual do solo. Com esses dados, calculamos a carga de ruptura de cada ancoragem. O resultado foi um sistema misto: tirantes ativos na crista e passivos no pé da estrutura. Tudo dentro da NBR 5629.

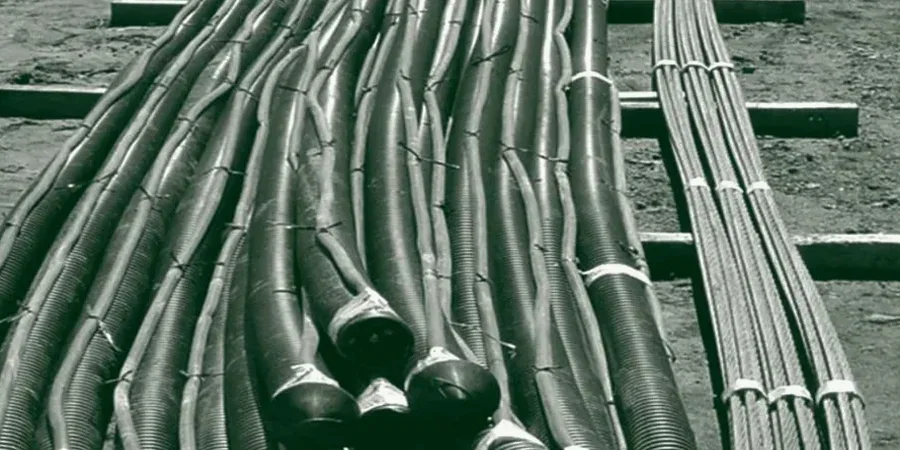

Imagem ilustrativa de Projeto de ancoragens ativas/passivas em Arapiraca

O solo arenoso de Arapiraca exige tirantes com trecho livre de 6 m para evitar perda de protensão por fluência.

Como trabalhamos

O equipamento usado em Arapiraca é uma perfuratriz hidráulica montada em esteira. Ela execura o furo com diâmetro de 100 mm a 150 mm. A haste de perfuração tem 1,5 m de comprimento com broca de widia. Durante a perfuração, medimos a perda de circulação de água. Isso indica a permeabilidade do solo. Para ancoragens ativas, aplicamos protensão após 7 dias de cura. Já nas passivas, apenas a resistência ao arrancamento é verificada. O controle de injeção é feito com manômetro digital. A nata de cimento tem fator água/cimento entre 0,45 e 0,50. Complementamos com ensaios de tração em barras para validar a ancoragem.

Contexto geotécnico local

Em Arapiraca, o risco maior é a perda de protensão por fluência no solo arenoso. Muitas vezes o trecho livre não é suficiente e a ancoragem perde carga com o tempo. Também há risco de corrosão em tirantes passivos se a proteção não for bem feita. A NBR 5629 exige dupla proteção anticorrosiva. Outro ponto é a cravação em solo com matacões. A perfuratriz pode desviar e o tirante ficar fora do alinhamento. Por isso fazemos inspeção com endoscópio antes de injetar.

Parâmetro	Valor típico
Diâmetro do furo	100 mm a 150 mm
Trecho livre mínimo	6 m
Carga de trabalho típica	300 kN a 600 kN
Fator água/cimento	0,45 a 0,50
Resistência do aço (CA-50)	500 MPa
Protensão inicial (ativas)	75% da carga de ruptura

Parâmetro

Valor típico

Diâmetro do furo

100 mm a 150 mm

Trecho livre mínimo

6 m

Carga de trabalho típica

300 kN a 600 kN

Fator água/cimento

0,45 a 0,50

Resistência do aço (CA-50)

500 MPa

Protensão inicial (ativas)

75% da carga de ruptura

Serviços complementares

Dimensionamento de tirantes ativos

Cálculo da carga de protensão, comprimento do trecho livre e ancoragem. Usamos método de Kranz para verificar estabilidade global. Inclui relatório com curvas carga versus deslocamento.

Projeto de ancoragens passivas

Dimensionamento de tirantes sem protensão para contenções provisórias. Verificamos a resistência ao arrancamento com base no atrito lateral. Adequado para cortinas atirantadas em escavações.

FAQ

Qual a diferença entre ancoragem ativa e passiva em Arapiraca?

A ancoragem ativa recebe protensão imediata após a cura, aplicando uma força controlada no terreno. A passiva só reage quando o solo se deforma. Em Arapiraca, usamos ativas em contenções definitivas e passivas em escavações temporárias.

Quanto custa um projeto de ancoragens em Arapiraca?

O custo do projeto de ancoragens em Arapiraca varia entre R$ 2.800 e R$ 8.030, dependendo do número de tirantes e da complexidade do solo. Inclui dimensionamento, planta de locação e detalhamento das ancoragens.

Qual norma brasileira regula o projeto de tirantes ancorados?

A NBR 5629:2018 é a norma principal para execução de tirantes ancorados no terreno. Ela define critérios de projeto, ensaios de recebimento e proteção anticorrosiva. Também usamos a NBR 6122:2019 para integração com as fundações.
