Um erro comum que vemos em obras de Arapiraca é subestimar a variabilidade lateral do subsolo. Muitas construtoras fazem apenas um ou dois furos de sondagem e assumem que o perfil se repete em toda a área. O resultado: recalques diferenciais em galpões, trincas em paredes e desperdício de concreto. Com a tomografia sísmica de refração/reflexão, conseguimos imagear continuamente o terreno entre os pontos de investigação, identificando mudanças bruscas de rigidez, presença de matacões ou camadas de solo mole que passariam despercebidas. Em solos típicos de Arapiraca, onde o embasamento cristalino é irregular e coberto por sedimentos areno-argilosos, essa técnica reduz drasticamente o risco geotécnico. Antes de aprovar o projeto de fundações, recomendamos cruzar os resultados da sísmica com um ensaio SPT nos pontos críticos para calibrar as velocidades com a resistência medida.
A tomografia sísmica de refração/reflexão mapeia o terreno de forma contínua, revelando heterogeneidades que furos isolados jamais detectariam.
Como trabalhamos
Arapiraca está a 264 metros de altitude, sobre terrenos do Grupo Barreiras e embasamento granítico-gnáissico. Essa geologia gera contrastes de impedância sísmica muito nítidos, ideais para o método de refração/reflexão. Na prática, a tomografia sísmica em Arapiraca resolve três problemas simultaneamente: (1) delimita o topo rochoso com precisão de ±0,5 m, (2) calcula os módulos de Young e de cisalhamento dinâmicos para projetos de fundações e (3) detecta zonas de alteração ou fraturas no maciço.
Nossos levantamentos seguem a ABNT NBR e utilizam geometria de 24 a 48 canais com geofones de 4,5 Hz. Em terrenos urbanos, onde o ruído ambiental é alto, aplicamos empilhamento de golpes e filtragem FK para melhorar a relação sinal-ruído. Quando o objetivo é avaliar a resposta dinâmica de um talude ou barragem, integramos os perfis de onda S com geofonia de amplificação sísmica para estimar o Vs30. Já em obras lineares, como estradas e dutos, complementamos com georradar GPR para mapear vazios e tubulações enterradas.

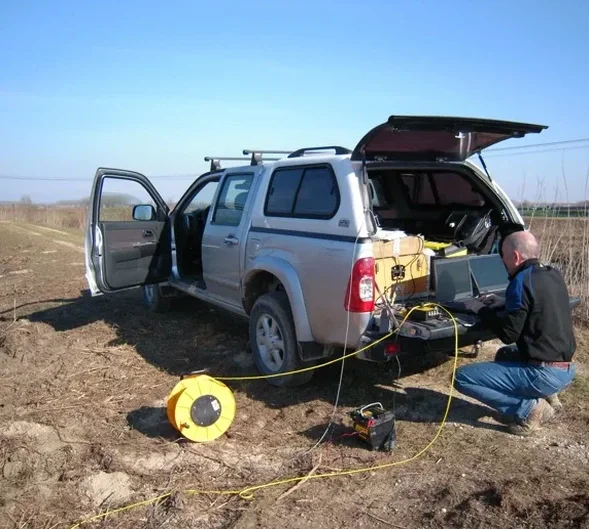

Imagem técnica de referência — Arapiraca
Contexto geotécnico local
A NBR 6122:2019 exige que o projeto de fundações considere a variabilidade do subsolo. Em Arapiraca, onde o contato solo-rocha pode variar 5 metros em menos de 20 metros de distância, ignorar essa variação leva a sapatas dimensionadas incorretamente e pilares com recalques diferenciais acima do admissível. A tomografia sísmica de refração/reflexão fornece um modelo 2D contínuo do terreno, permitindo ao engenheiro projetar fundações ajustadas a cada setor da obra. Para obras vizinhas a encostas ou cortes, combinamos o perfil sísmico com a estabilidade de taludes para avaliar superfícies potenciais de ruptura. O custo de não fazer essa investigação é muito maior que o investimento no ensaio.
Tomografia sísmica de refração (refraction tomography)
Levantamento com ondas P para mapear o topo rochoso e camadas de solo. Ideal para fundações de edifícios e galpões em Arapiraca. Relatório com seções 2D de velocidade e interpretação geológica.
02
Tomografia sísmica de reflexão (reflection tomography)
Utiliza ondas P e S para imagear estruturas profundas como falhas, contatos litológicos e camadas estratificadas. Recomendado para barragens, túneis e obras de grande porte na região.
03
Perfilagem de ondas de cisalhamento (Vs30 / MASW)
Avaliação da rigidez dinâmica do solo com base na velocidade de ondas S. Essencial para projetos sujeitos a carregamentos cíclicos, como silos e turbinas eólicas em Arapiraca.
Este serviço complementa o nosso ensaios in situ para uma análise integral do projeto.
Marco normativo
ABNT NBR (Standard Guide for Using the Seismic Refraction Method for Subsurface Investigation), ABNT NBR 6122:2019 (Projeto e execução de fundações), ISSMGE TC-10 (Geophysical Testing in Geotechnical Engineering)
FAQ
Qual a diferença entre tomografia sísmica de refração e reflexão?
A refração mapeia camadas com base no primeiro tempo de chegada das ondas P, sendo eficaz para contrastes de velocidade crescentes com a profundidade. Já a reflexão imageia reflectores sub-horizontais (falhas, contatos) usando ondas refletidas. Em Arapiraca, usamos ambas em conjunto: refração para o topo rochoso e reflexão para estruturas mais profundas.
Quanto custa uma tomografia sísmica em Arapiraca?
O valor referencial para um levantamento com 24 canais e 3 linhas de 70 m cada fica entre R$ 5.910 e R$ 12.650, dependendo da quantidade de linhas, da fonte sísmica e da necessidade de relatório com interpretação geotécnica. Para orçamento exato, consulte nossa equipe com o croqui do terreno.
Em quanto tempo fica pronto o laudo da tomografia sísmica?
O processamento e a interpretação dos dados levam de 5 a 10 dias úteis após a aquisição em campo. Entregamos relatório com seções 2D de velocidade, tabela de parâmetros elásticos e recomendação de profundidade para fundações.
A tomografia sísmica substitui a sondagem SPT?
Não substitui, complementa. Enquanto o SPT fornece resistência pontual e amostra de solo, a tomografia sísmica gera um perfil contínuo de velocidades. Para projetos em Arapiraca, a combinação de ambos reduz incertezas e permite um dimensionamento mais econômico e seguro das fundações.
